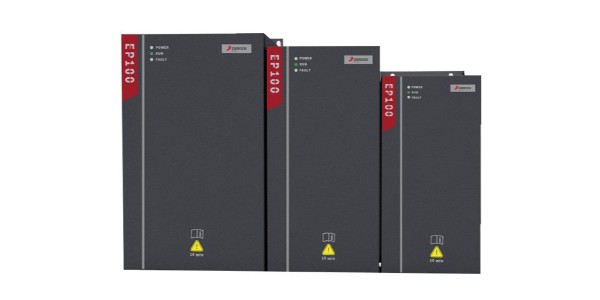

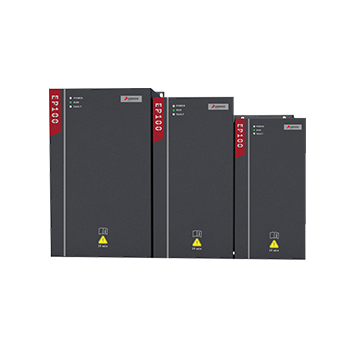

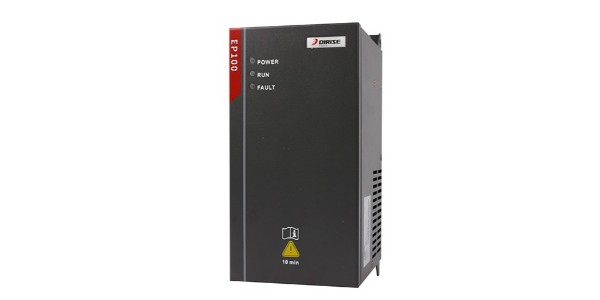

EP100系列空压机一体机变频器

空液压机专机变频柜器

EP100编空油液压机二合一机变频式器是yh533388银河app网页版电气开关重视空油液压机的行业的设计规划的碟照编，产品的模块化更高，内部设置 220V 交换电压，供给 24V 直流变压器对内输出精度，另内部设置模块化 PT100 和 PTC 等检查测量电线和保护措施电线等。接线头接线十分简单易操控，中仅的控制电路开关接插件排适用插拔式接插接插件排，相结行了防错插的设计，适用专机游戏，与 HMI、智能物下载客户端等仪器网络通讯无可接线，做到一鍵无法。适用同步电机：5.5KW~45KW 。

服务热线：13392386455

产品详情

型号说明

Model specification

变频器型号	电压等级	支持电动机Kw	额定值导出直流电压A
DRS EP100-3T-5R5G	单相380V	5.5	13
DRS EP100-3T-7R5G		7.5	17
DRS EP100-3T-11G		11	25
DRS EP100-3T-15G		15	32
DRS EP100-3T-22L		22	45
DRS EP100-3T-30G		30	60
DRS EP100-3T-37G		37	75
DRS EP100-3T-45L		45	90

说明书下载

Manual Download

PDF下载

|

EP100系列空压机一体机变频器说明书-中文

版本号：V1.0

2021-06-29

点击下载

技术规范

technical specifications

基本控制功能	控制方式	开环矢量控制，V/F 控制
	上限频率	0 ～ 500Hz
	载波频率设定	0.5kHz ～ 15kHz 可根据负载特性，自动调整载波频率
	输入频率分辨率	数字设定：0.01Hz 模拟设定：最高频率 ×0.025%
	起动转矩	0.5Hz/150%
	起动转矩	0.5Hz/150%
	调速范围	1：100
	稳速精度	±0.2%
	转矩控制精度	±10%
	过载能力	150% 额定电流 60s；180% 额定电流 3s
	转矩提升	自动转矩提升；手动转矩提升 0.1%~30.0%
	V/F 曲线	三种方式：直线型；多点型；N 次方型 V/F 曲线
	V/F 分离	2 种方式：全分离、半分离
	加减速曲线	直线或 S 曲线加减速方式；四种加减速时间，加减速时间范围0.0~6500.0s
	通讯 / 总线	RS485
	点动控制	点动频率范围：0.00Hz~50.00Hz 点动加减速时间 0.0s~6500.0s
	内置 PID	可方便实现过程控制闭环控制系统
	自动电压调整（AVR）	当电网电压变化时，能自动保持输出电压恒定
	频率源	数字给定
输入输出接口	模拟输入	1 路压力传感器：4~20mA 输入 2 路温度传感器：PT100
	数字输入	2 路普通数字输入 1 路 PTC 保护电路（兼容普通数字输入）
	数字输出	1 路常开继电器输出（内置 220VAC 电压）
	LED 二极管显示	标配 3 个 LED 显示
保护		电机过热保护（PTC），上电对地短路保护，变频器过流、过载、过压、欠压、过热、输出缺相、通讯故障、电流检测故障、EEPROM 读写故障等
yh533388银河app网页版	使用场所	室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾水蒸汽、滴水或盐份等
	海拔高度	低于 1000m
	yh533388银河app网页版温度	－ 10℃ ~ ＋ 40℃（yh533388银河app网页版温度在 40℃ ~50℃ ，请降额使用）
	湿度	小于 95%RH ，无水珠凝结
	振动	小于 5.9m/s2（0.6g）
	存储温度	－ 20℃ ~ ＋ 60℃

产品特点

Product features

01

频率控制范围：0~500Hz ，载波频率：0.5kHz~15kHz ，可根据负载特性，自动调整载波频率
02
电机负载技能：150%额定负载值直流电压60s ，180%额定负载值直流电压3s
03
标准RS485无线通讯音频接口
04
内装置PID ，可以便于改变前馈抑制
05
先进集体的风扇散热设计制作，相比之下某些变频柜器表面温度低
06
调速电机cpu太热保养（PTC），上电对地击穿保养，交流伺服驱动器过流、过电压、过压、cpu太热、导出缺相、通信技术错误、电压电流的检测错误、EEPROM读写错误等

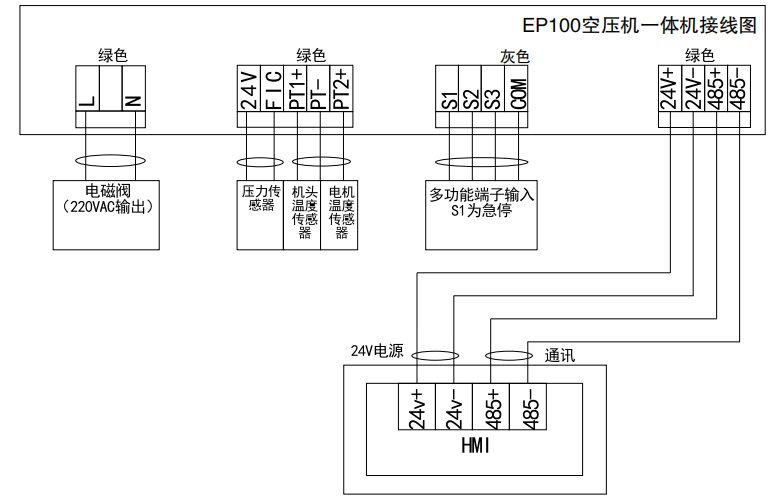

接线示意图/尺寸规格

Wiring diagram/Specification and size

resource/images/e50d45115512467faf0b35a165722ff7_2.png

点一下图像调小了解

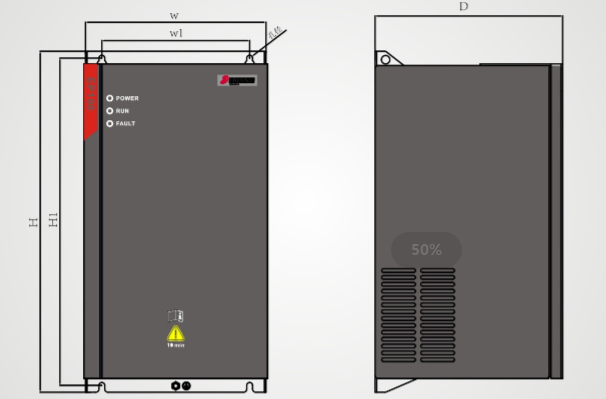

规格参数

Specification parameters

变频器型号	电压等级	W	W1	H	H1	D	安装孔径(mm)
DRS EP100-3T-5R5G DRS EP100-3T-7R5G	三相380V	127	80	281	262	153.7	55.5
DRS EP100-3T-011G DRS EP100-3T-015G DRS EP100-3T-022L		171	140	323	310	177.7	55.5
DRS EP100-3T-030G DRS EP100-3T-037G DRS EP100-3T-045L		230	200	446	432	217	57

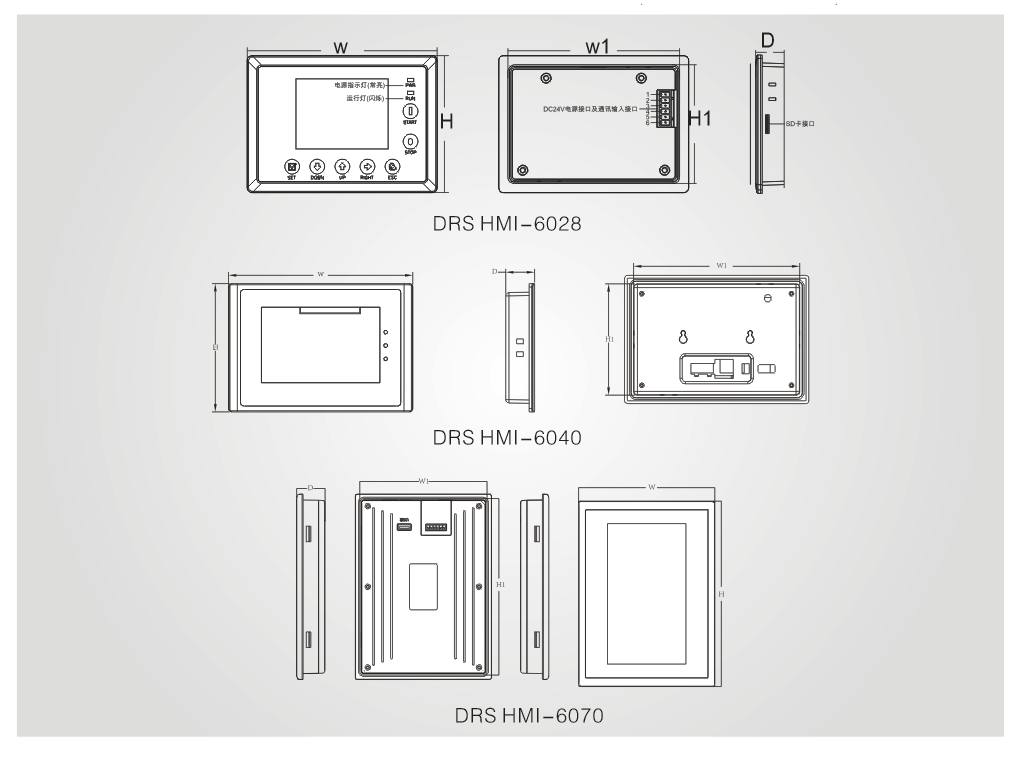

触摸屏型号	W	W1	H	H1	D
DRS HMI-6028	122	108	88	74	25.6
DRS HMI-6040	165	149	115	100	26
DRS HMI-6070	149	136	203	190	31.2

产品应用范围

Product application scope

应用场合
大范围应用领域于不锈钢生产制造机器设备、印厂包裝、制袋机、流水账线、纺织厂、空液压机、高压风机、自吸水泵等该行业。
